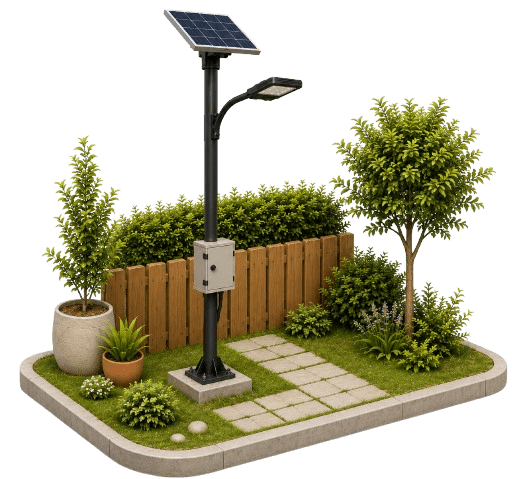

Penerangan Jalan Berbasis Panel Surya
Penerangan jalan merupakan fasilitas vital untuk meningkatkan keamanan, ketertiban, dan kenyamanan mobilitas warga pada malam hari. Melalui program KKN-T IDBU 52 Universitas Diponegoro di Kelurahan Mijen, dirancang sistem lampu jalan mandiri tenaga surya yang terintegrasi dengan mikrokontroler pintar ESP32, modul waktu RTC DS3231, dan penampil status OLED untuk pengoperasian otomatis, hemat biaya, dan ramah lingkungan.
Sistem Mandiri
Kendali Pintar
Waktu Akurat
Display 0.96"

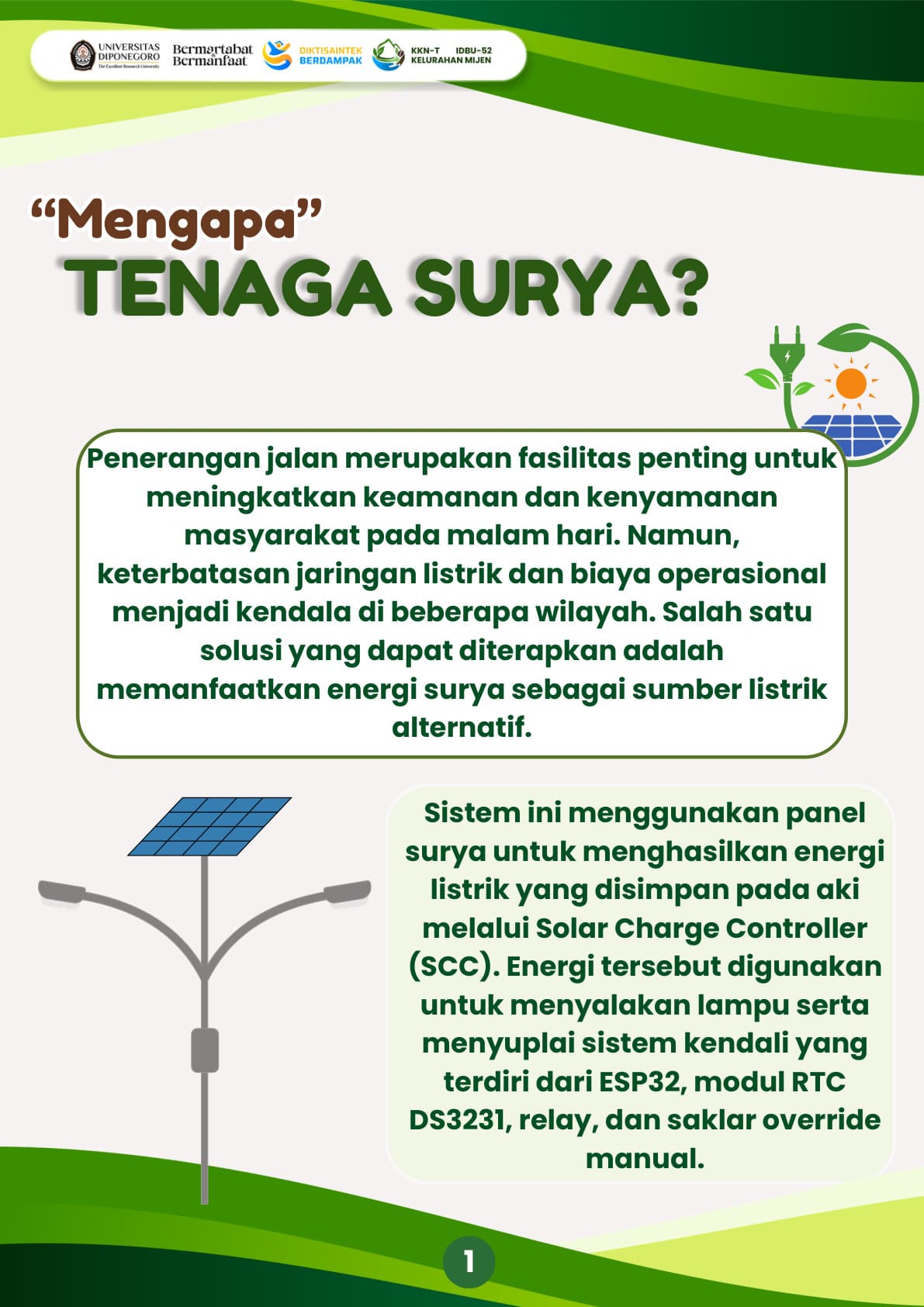

Mengapa Menggunakan Penerangan Tenaga Surya?
Solusi berkelanjutan untuk menjawab kebutuhan penerangan jalan warga Kelurahan Mijen secara efisien, mandiri, dan ramah lingkungan.
Mandiri Energi & Hemat Biaya
Memanfaatkan sinar matahari gratis sebagai sumber energi alternatif tanpa menambah beban biaya listrik bulanan warga.
Kendali Otomatis & Terjadwal
Dilengkapi mikrokontroler ESP32 dan modul RTC DS3231 presisi sehingga lampu menyala dan padam otomatis sesuai jadwal yang diatur.
Ramah Lingkungan & Berkelanjutan
Mendukung program Kelurahan Mijen Proklim dalam transisi energi bersih terbarukan dan mitigasi perubahan iklim.
Daftar Komponen & Perangkat Sistem
Spesifikasi lengkap dari komponen catu daya, rangkaian kendali cerdas, hingga aktuator penerangan yang digunakan.
| No | Nama Komponen | Spesifikasi Model | Fungsi / Peran dalam Sistem |
|---|---|---|---|
| 1 | Panel Surya | 12 V (Sumber energi surya) | Menghasilkan energi listrik dari sinar matahari |
| 2 | Solar Charge Controller (SCC) | PWM 12 V | Mengatur pengisian daya aki agar stabil dan awet |
| 3 | Aki Penyimpan | SLA (Sealed Lead Acid) 12 V | Menyimpan daya listrik untuk operasi malam hari |
| 4 | Buck Converter | LM2596 (Step-Down 12V → 5V) | Menyuplai daya stabil 5V ke sistem mikrokontroler |
| 5 | Mikrokontroler Utama | ESP32 DevKit V1 | Otak pengendali sistem dan pemroses jadwal |
| 6 | Modul RTC | DS3231 Real-Time Clock | Pencatat waktu akurat dan presisi |
| 7 | Relay Module | 1 Channel 5 V | Saklar elektronik pengendali ON/OFF lampu LED |
| 8 | Lampu Penerangan | LED DC 12 V | Lampu hemat energi pencahayaan jalan raya |
| 9 | Monitor Display | OLED SSD1306 0.96" (I2C) | Menampilkan jam, status lampu, dan menu jadwal |
| 10 | Push Button & Saklar | 3 Tombol Navigasi + Override | Pengaturan jadwal manual dan kendali darurat |
8 Tahapan Perakitan Sistem Kelistrikan & Kontrol
Panduan langkah demi langkah merangkai modul kontrol ESP32, RTC, relay, dan sistem catu daya surya.
Persiapan Perakitan
Pastikan seluruh komponen alat dan bahan telah siap dalam kondisi baik, bersih, dan sesuai spesifikasi teknis.
Perakitan Sistem Catu Daya
Hubungkan terminal aki ke Solar Charge Controller (SCC), lalu sambungkan kabel panel surya ke port input SCC dengan polaritas (+/-) yang benar.
Pemasangan Buck Converter
Pasang modul LM2596 untuk menurunkan tegangan output aki 12V menjadi tegangan stabil 5V sebelum dialirkan ke ESP32.
Perakitan Sistem Kontrol
Hubungkan mikrokontroler ESP32 DevKit V1 dengan modul RTC DS3231 melalui jalur komunikasi I2C (SDA, SCL, VCC 5V, GND).
Pemasangan Push Button
Rangkai 3 unit push button (Menu, Navigasi Atas/Bawah, Simpan) ke pin GPIO ESP32 untuk mengatur jadwal operasional.
Pemasangan Layar Monitor OLED
Sambungkan layar OLED SSD1306 0.96 inci pada jalur bus I2C bersama untuk menampilkan antarmuka visual jam dan status sistem.
Pemasangan Relay Pengendali
Hubungkan pin kontrol relay ke GPIO ESP32. Hubungkan terminal Normally Open (NO) relay seri dengan jalur positif lampu LED 12V.
Pengintegrasian Seluruh Rangkaian
Rapikan susunan PCB ke dalam box panel, amankan perkabelan dengan cable tie, dan pasang saklar override manual.
6 Tahapan Instalasi Tiang & Panel di Lapangan
Tata cara pemasangan pondasi, pendirian tiang 4 meter, orientasi sudut panel surya, dan perakitan box panel luar ruangan.
Persiapan Lokasi Instalasi
Pilih lokasi tanah padat yang tidak terhalang bayangan pohon/gedung, pastikan panel surya menerima sinar matahari langsung sepanjang hari, dan bebas dari genangan air.
Pembuatan Pondasi Beton
Buat lubang pondasi berukuran 400 × 400 mm dengan kedalaman sesuai daya dukung tanah. Pasang baut angkur presisi sebelum adukan cor beton mengeras.
Pemasangan Tiang Lampu
Dirikan tiang lampu setinggi 4 meter secara tegak lurus, lalu kencangkan baut pengunci angkur pada base plate tiang secara merata dan kokoh.
Pemasangan Panel Surya
Pasang braket panel surya di puncak tiang dengan sudut kemiringan 10–15° menghadap arah datang sinar matahari optimal (arah khatulistiwa).
Pemasangan Lampu LED
Pasang kap lampu LED pada lengan tiang (panjang ±500 mm) mengarah langsung ke badan jalan dengan sudut penerangan yang merata.
Pemasangan Box Panel Pelindung
Pasang box panel weatherproof di tiang untuk melindungi aki, SCC, ESP32, RTC, relay, dan layar OLED dari debu serta percikan air hujan.
Tampilan Layar OLED & Logika Kendali Cerdas
Sistem bekerja secara otomatis tanpa perlu saklar manual setiap hari. Modul RTC DS3231 membaca waktu aktual, kemudian ESP32 membandingkannya dengan parameter jadwal ON/OFF di memori. Saat waktu menunjukkan jadwal ON (misal 18:00), relay langsung terpicu untuk menyalakan lampu, dan akan memadamkannya saat waktu mencapai jadwal OFF (misal 05:30).
Tampilan Utama: Menampilkan waktu jam terkini, target jadwal ON, target jadwal OFF, dan status lampu (ON/OFF).
3 Tombol Navigasi: Tombol [MENU] untuk masuk ke mode setelan, tombol [UP/DOWN] untuk mengubah angka jam/menit, dan tombol [SIMPAN] untuk menyimpan ke memori permanen.
Saklar Override: Saklar manual darurat apabila sewaktu-waktu lampu perlu dihidupkan di luar jadwal otomatis.
JADWAL ON : 18:00
JADWAL OFF : 05:30
Jadwal Perawatan Berkala
Rekomendasi inspeksi rutin untuk memastikan keandalan sistem lampu surya dalam jangka panjang.
| Bagian / Komponen | Aktivitas Pemeriksaan | Frekuensi Berkala |
|---|---|---|
| Box Panel | Memeriksa kebersihan, kekedapan air, kunci, dan engsel | Setiap 3 Bulan |
| Kabel & Terminal | Memeriksa kekencangan baut terminal dan memastikan kabel tidak terkelupas | Setiap 3 Bulan |
| Relay & Buck Converter | Memastikan relay bekerja normal dan output tegangan konverter stabil di 5V | Setiap 3 Bulan |
| Aki SLA 12V | Memeriksa tegangan aki, kebersihan kutub terminal, dan proses pengisian surya | Setiap 6 Bulan |
| OLED & Push Button | Memastikan tampilan informasi waktu jelas dan tombol pengaturan berfungsi | Setiap 1 Bulan |
| Permukaan Panel Surya | Membersihkan debu, kotoran burung, atau dedaunan yang menutupi panel | Setiap 1 Bulan |
Panduan Troubleshooting Cepat
Identifikasi dan langkah penanganan mandiri untuk 10 gejala gangguan umum pada sistem lampu panel surya.
OLED tidak menyala
Penyebab: Kabel VCC, GND, SDA, atau SCL terlepas / longgar
Solusi: Periksa kembali seluruh koneksi perkabelan modul OLED dan pastikan suplai 5V tersedia.
Waktu pada OLED tidak sesuai
Penyebab: RTC belum dikalibrasi atau baterai koin RTC CR2032 lemah
Solusi: Atur ulang waktu RTC melalui tombol pengaturan atau ganti baterai koin RTC.
Push button tidak merespon
Penyebab: Kabel pin GPIO terlepas atau tombol mengalami keausan
Solusi: Periksa sambungan kabel tombol ke PCB dan ganti push button bila kontak rusak.
Jadwal ON/OFF tidak tersimpan
Penyebab: Pengguna belum menekan menu 'Simpan' pada layar OLED
Solusi: Ulangi langkah pengaturan jadwal hingga menekan tombol pada menu konfirmasi Simpan.
Lampu tidak menyala saat jadwal ON
Penyebab: Relay tidak terpicu, aki drop, atau lampu LED putus
Solusi: Periksa indikator relay, ukur tegangan aki (>11.5V), dan cek sambungan kabel lampu LED.
Lampu tidak padam saat jadwal OFF
Penyebab: Kontak relay macet tertutup (welded) atau mikrokontroler hang
Solusi: Periksa modul relay dan lakukan restart (matikan lalu hidupkan kembali) sistem daya.
ESP32 tidak menyala
Penyebab: Tegangan output 5V dari buck converter tidak keluar
Solusi: Periksa tegangan input buck converter dari aki dan kalibrasi trimpot output ke 5.0V.
Aki tidak terisi daya
Penyebab: Panel surya terhalang naungan, kabel putus, atau SCC rusak
Solusi: Pastikan panel surya bersih terkena sinar matahari dan amati indikator charge pada SCC.
Panel surya menghasilkan daya rendah
Penyebab: Permukaan kaca panel tertutup debu tebal atau bayangan pohon
Solusi: Bersihkan permukaan kaca panel dengan kain basah lembut dan pangkas ranting pohon yang menutupi.
Sistem mati total
Penyebab: Tegangan aki habis total (deep discharge), sekering putus, atau kabel utama terputus
Solusi: Cek tegangan aki, periksa sekering pengaman (fuse), dan teliti seluruh kabel jalur utama.

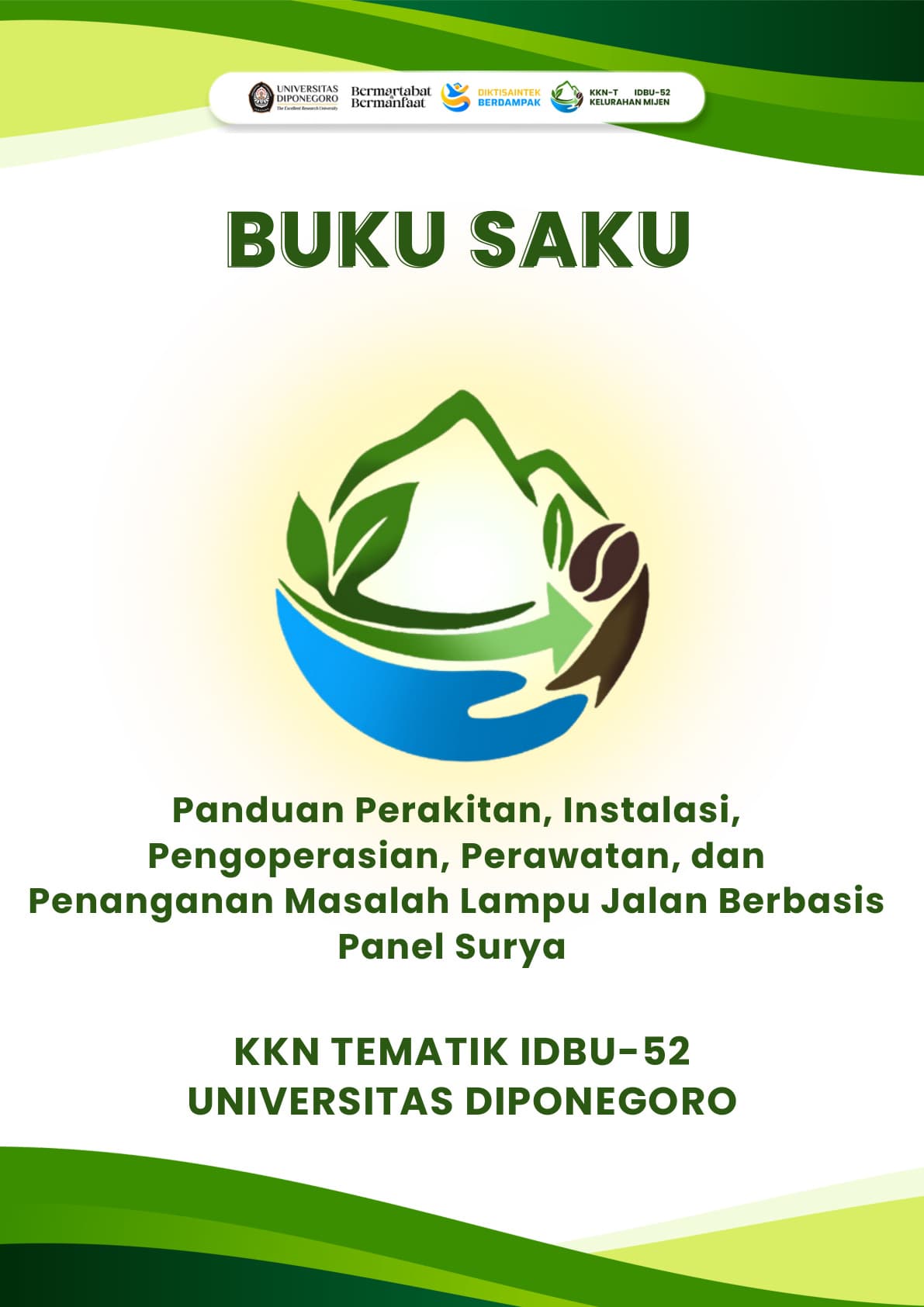

Buku Panduan Lampu Jalan Panel Surya
Baca 33 halaman panduan lengkap perakitan, instalasi, pengoperasian, perawatan, dan troubleshooting penerangan jalan panel surya dari KKN-T IDBU 52 Universitas Diponegoro.
